IP SAN架構說明
 以Windows為作業平台與作業系統充份結合，利用快取機制加速存取效能。不論採用內接或外接式的磁碟或陣列儲存裝置，透過SANMelody的管理及運作，立即達到集中化儲存網路的目標，提高整體的存取效能。利用WINDOWS的管理界面即可輕易的管理硬碟資源的分配使用。伺服器端可使用HBA卡或免費的ISCSI軟體透過GIGA或FIBER SWITCH與DISK SERVER連接，取得磁碟資源。若使用Ethernet網路，可搭配PXE功能來達到SAN BOOT的功能，伺服器端可以不需要硬碟來開機，HBA CARD亦可如此，同時可提高部份的IO效能。建議使用專屬的網路以供伺服器用來連接使用DISK SERVER的磁碟資源。

IP SAN的功能說明
以SAN Melody技術為基礎的IP SAN架構提供了強大且便利的操作功能。
SANmelody是一套基於Windows平台、功能強大的儲存控制軟體，它可安裝於 Windows XP/2000/2003 等作業系統，利用系統內裝或外接磁碟機空間建立邏輯磁碟，並以區塊模式（block level ）分享給其他主機，作為資料儲存之用。在設備介接上透過 iSCSI 及 Fibre Channel 與主機連結，並可為單/雙伺服器組態， 支援 Active/Active 備援架構。除此之外，SANmelody 可將主機實體記憶體轉換為儲存快取記憶體（不同於作業系統的檔案系統快取），並支援 read ahead、write behind、write through 與 write coalescing 等快取機制，有效提昇資料存取效能。換言之，只要有了 SANmelody，使用者便可輕易地將一部 PC 升級為一座支援 SAN 架構的高效能儲存設備！ SANmelody 不僅提供了 Snapshot、Replication 等一般高階磁碟陣列才具備的功能，其異質儲存平台的支援能力與 DataCore 獨家的 Capacity on Demand 技術，更可協助企業妥善管理與配置儲存資源、倍增儲存資源使用率，進而降低整體擁有成本。

基本功能
建立虛擬磁碟機及無間斷容量擴充
透過快取機制(Caching)，提高存取效能
利用LUM Masking 進行存取控制
支援ISCSI與 / 或FC主機連結
彈性支援各種磁碟界面(SCSI、FC、EIDE、SATA、USB、FireWire等)

進階功能
高可用性(High Availability)
        透過二部IP SAN Disk Server間的獨立鏡射，達到真正的無單點錯誤(Single point of failure)
資料快照(Snapshot)
       支援異質儲存設備間的資料快照複製，可依據資料的不同用途，選擇最適當的儲存設備。
即時空間配置(Capacity on Demand)
        可預先指派最大2TB的虛擬磁碟予主機，但只有在主機真正產生儲存需求時，才會自動並即時配置所需磁碟空間。
遠端資料複製(Remote Data Replication)
        透過TCP/IP網路進行遠端資料複製，且不需選用特定的儲存設備。

IP SAN的管理說明
IP SAN SANmelody 的管理機制完全嵌入 Windows 管理主控台（MMC， Microsoft Management Console）中，與 Windows 管理機制充份整合，使得操作上更為簡易。使用者只需要經由滑鼠的拖放，便可輕易完成儲存管理工作。而其效能監測與事件警示機制，也分別與 Windows 的內建機制整合在一起，因此使用者只要懂得如何管理 Windows 主機，便知道如何管理儲存系統。

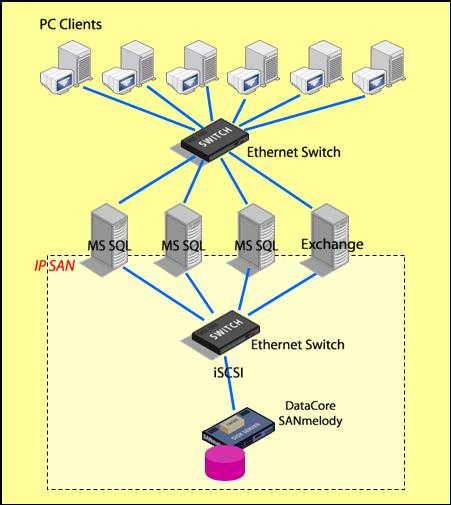

DATACORE IP SAN架構示意圖

設備需求

DISK SERVER
          1. Server Platform(含Windows作業系統及硬體)，用以安裝DATACORE的SANMelody Target軟體。
          2. Disk Storage如DAS、RAID或一般的硬碟 ，或Windows Base 的NAS Server ( Windows Storage Server )。
          3. SANMelody 。
高速網路
          1. Giga Switch or Fiber Switch。
          2. ISCSI HBA CARD (Option)，一般如SQL、ORACLE、Exchange這類伺服器建議選用。
